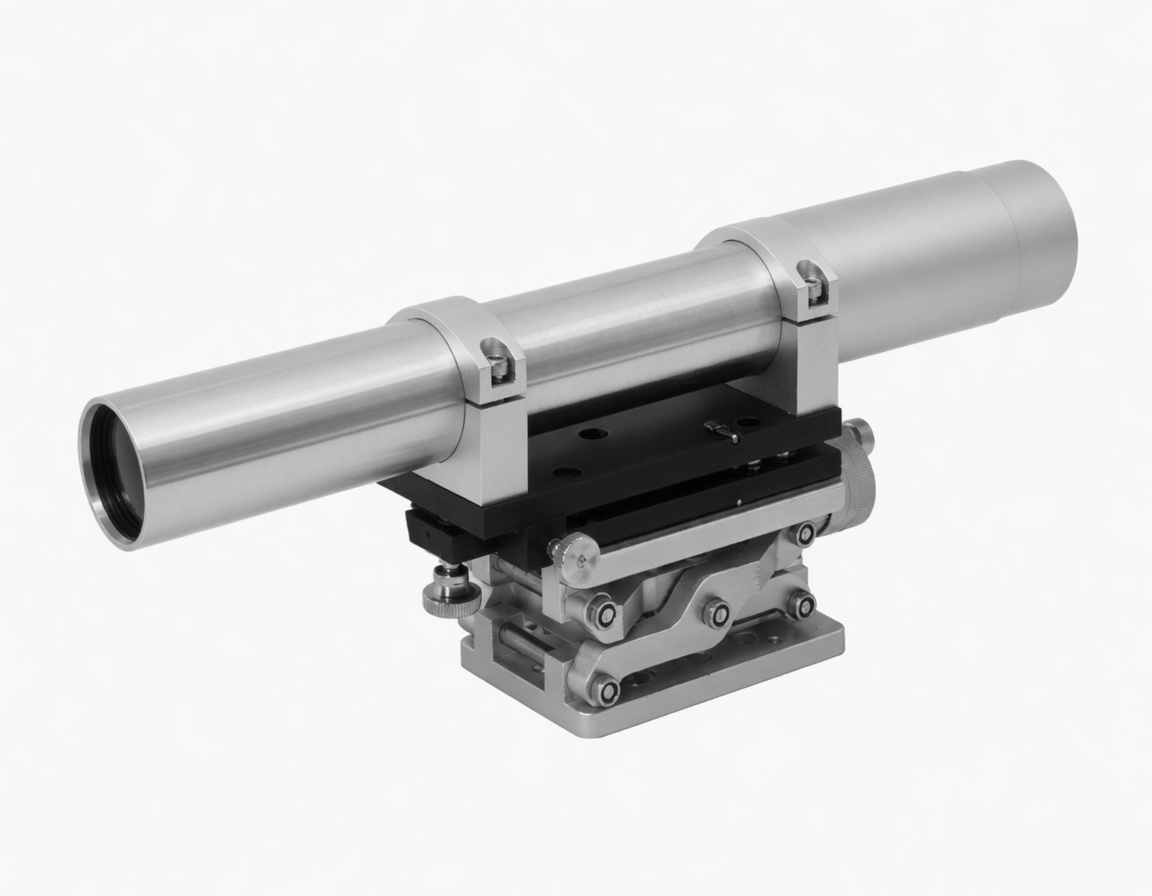

Компактный электронный автоколлиматор АВК-03
Высокоточный прибор для контроля угловых отклонений, юстировки и оптических измерений в промышленности и лабораторных условиях. Одновременное измерение по двум осям XY, питание по USB.
Что такое автоколлиматор АВК-03
Автоколлиматор АВК-03 — компактный электронный прибор серии АВК, предназначенный для прецизионного контроля угловых отклонений в промышленных и лабораторных условиях. В отличие от традиционных визуальных автоколлиматоров, АВК-03 оснащён встроенной видеосистемой с отображением в реальном времени и программным перекрестием, что исключает субъективную погрешность оператора.
Серия АВК сочетает компактную конструкцию и современную электронику: прибор питается напрямую от USB-порта компьютера и не требует отдельного блока питания. Встроенное ПО позволяет выполнять анализ данных, строить графики отклонений и хранить результаты с высокой повторяемостью измерений.
Измерение X и Y в одном цикле без переналадки прибора
Электронный видоискатель и помощь в наведении на марку
Полностью автономен от USB — удобно в полевых условиях
Точностные показатели позволяют использовать автоколлиматор для аттестации поворотных столов
Кому нужен АВК-03
Автоколлиматор АВК-03 ориентирован на инженеров-метрологов, специалистов по настройке и юстировке оборудования, а также технологов машиностроительных и оптических производств. Прибор особенно востребован там, где требуется регулярный контроль геометрических параметров без привязки к стационарному стенду.
Технические характеристики
| Модель | АВК-03 |
| Фокусное расстояние объектива | 300 мм |
| Диаметр объектива | 38.1 мм (NA = 85%) |
| Тип источника света | LED высокой мощности, λ = 630 нм |
| Ресурс LED-источника | 50 000 часов |
| Видоискатель | Электронный с программным перекрестием |
| Частота измерений | 7.5 Гц |
| Интерфейс / питание | USB 2.0 High Speed (без адаптера) |
| Дистанция измерения | до 10 м |
| Диапазон измерений | 2000″ × 1400″ |
| Разрешение | 0.01″ |
| Точность в диапазоне ±100″ | ±0.3″ |
| Точность в диапазоне ±1000″ | ±0.6″ |
| Повторяемость | 0.1″ |
| Габариты (с держателем) | 382 × 105 × 148–208 мм |
| Вес (с держателем) | 3.3 кг |
